Проект TMV 66

Оригинальный

Зеркальный

TMV 66

276.14 м²

Стоимость проекта

45 500 грн.

Задать вопрос о проекте

Срок подготовки проекта:
до 10 дней

Стоимость строительства

~ 124 263$

Зеркальная версия проекта

План первого этажа

План второго этажа

План крыши

Фасады

Общие характеристики

Общая площадь 276.14 м²

Площадь 1 этажа 175.15 м²

Площадь 2 этажа 100.99 м²

Жилая площадь 131.54 м²

Габариты 22.20 x 15.64 м

Высота 1 этажа 3.10 - 6.30 м

Высота 2 этажа 2.90 м

Площадь застройки 277.00 м²

Площадь крыши 326.20 м²

Угол наклона крыши 25 °

Высота дома 9.67 м

Количество спален 5

Количество санузлов 3

Внесение изменений возможны

Авторское название TMV66

Наружные стены

газобетон 375 мм + утеплитель 100 мм

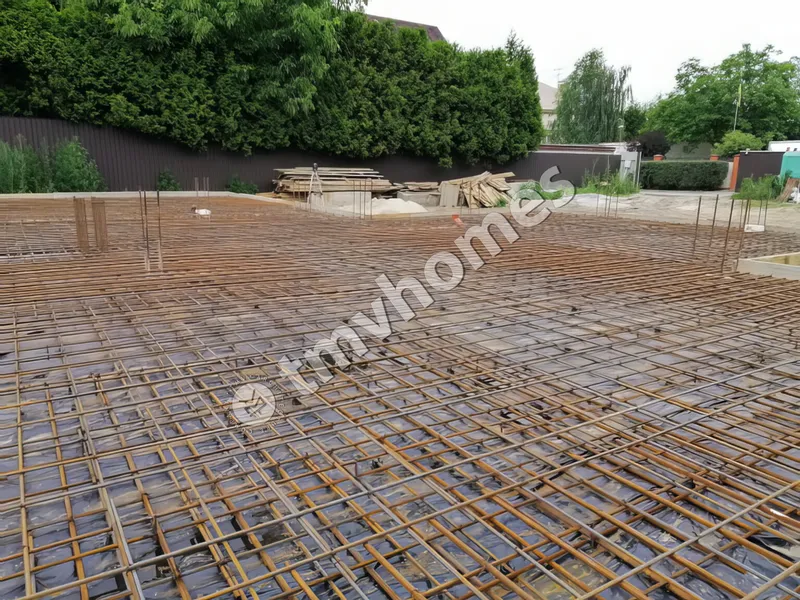

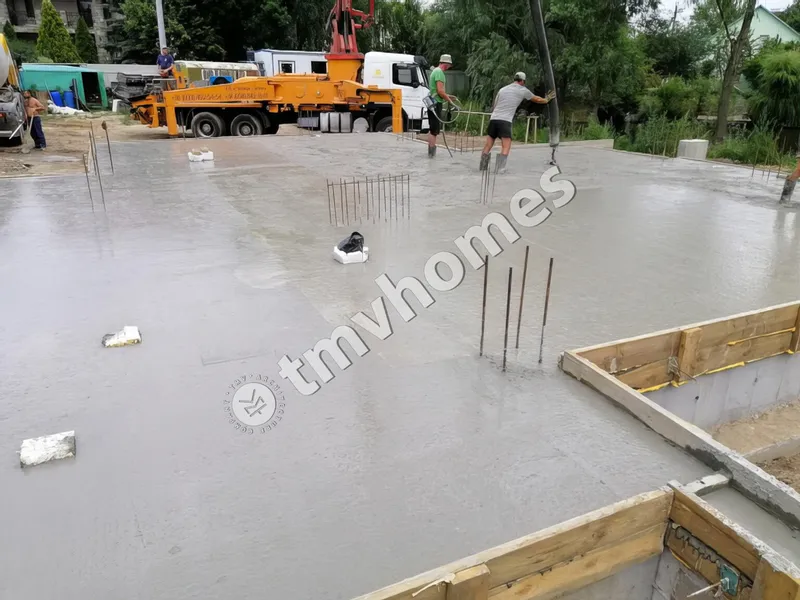

Фундамент

монолитный ленточный

Перекрытие

монолитное железобетонное

Кровля

металлочерепица

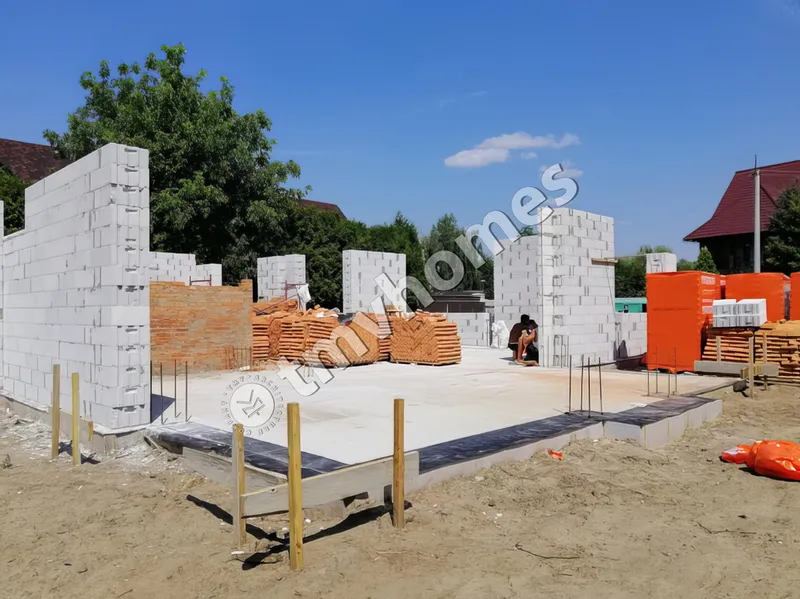

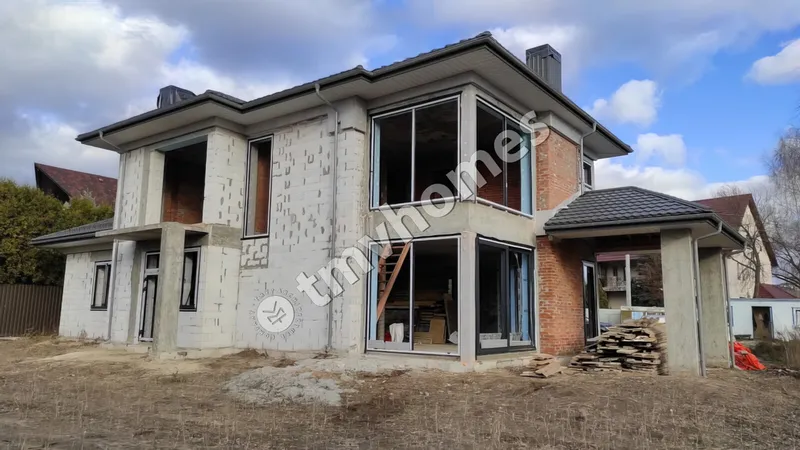

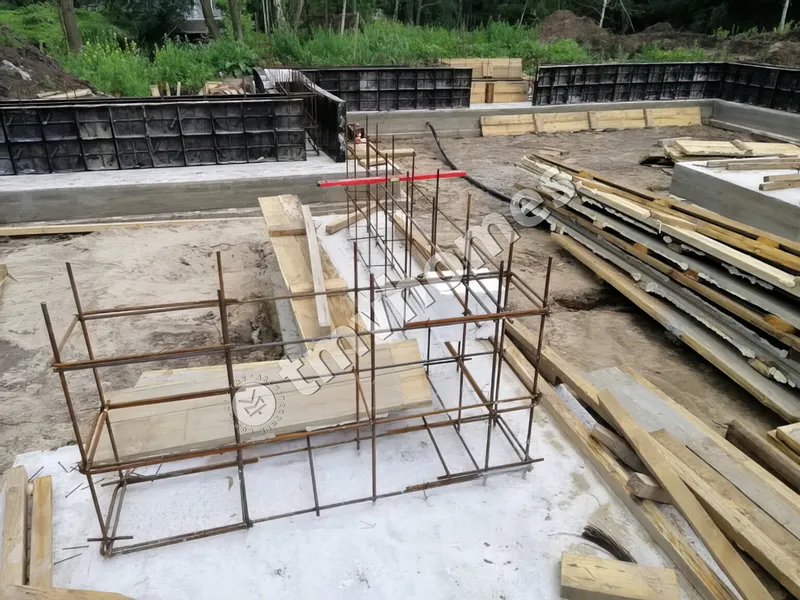

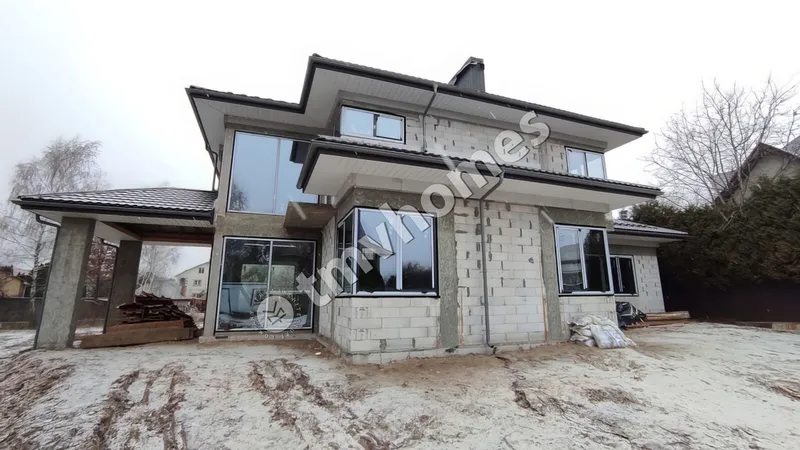

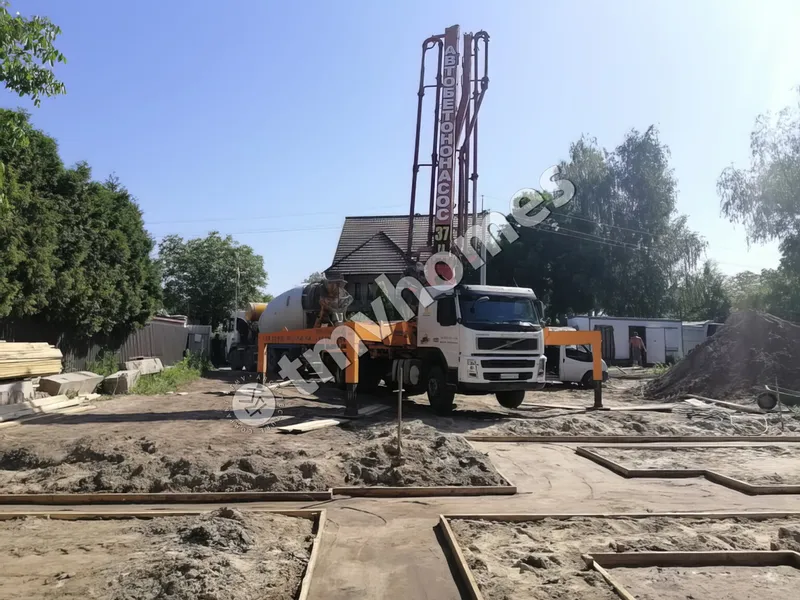

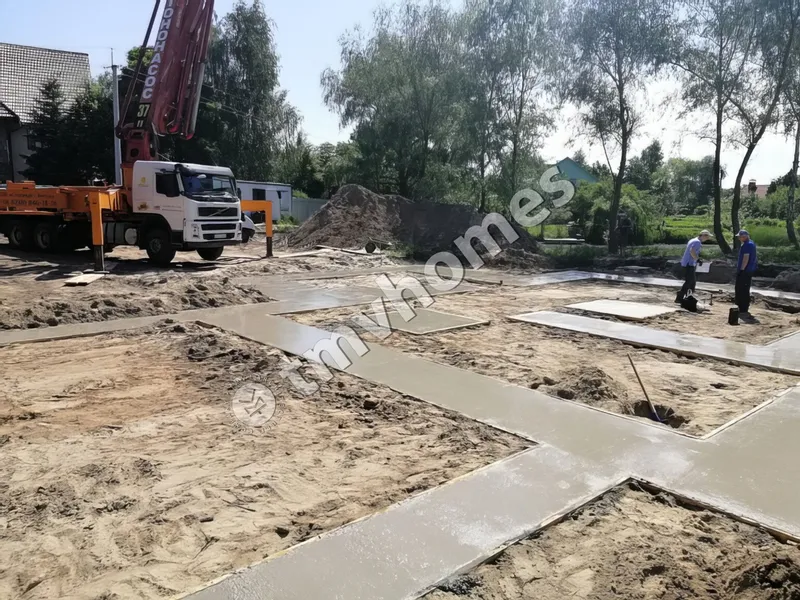

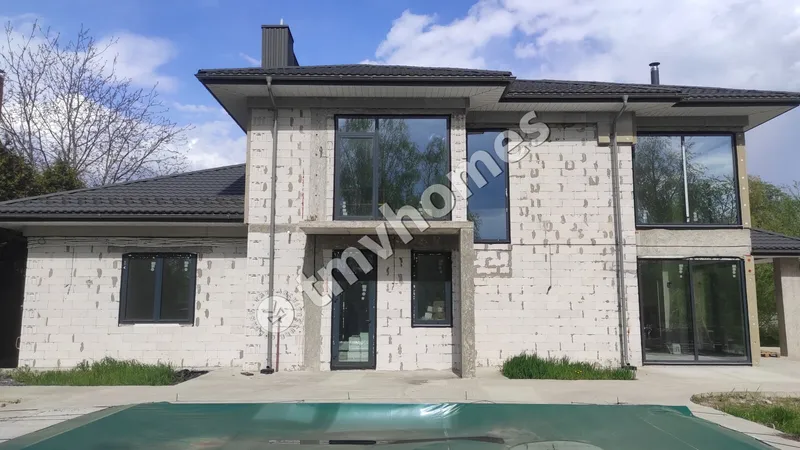

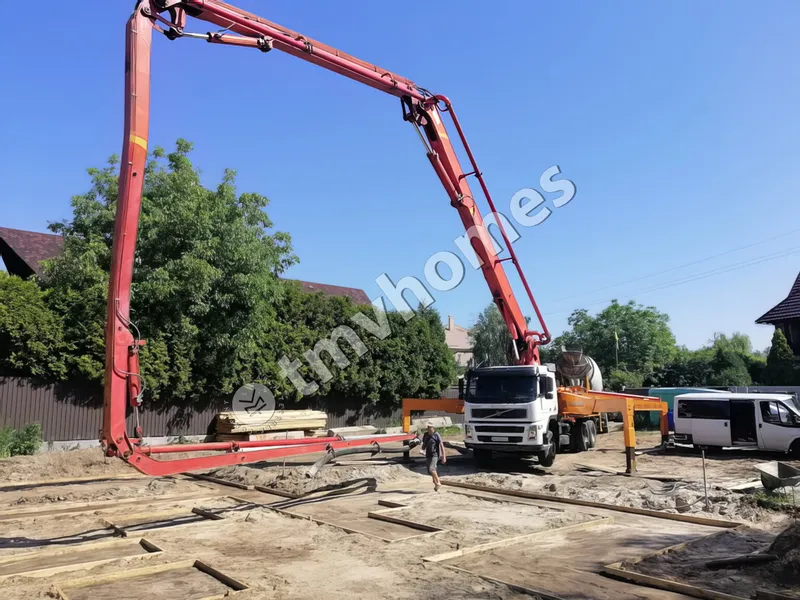

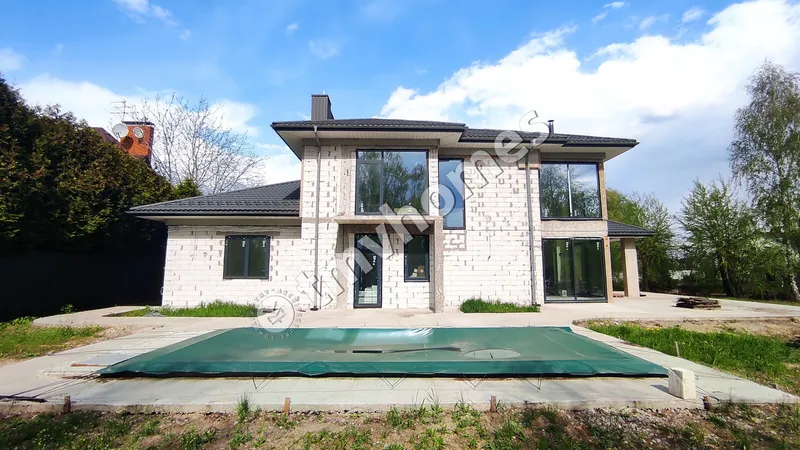

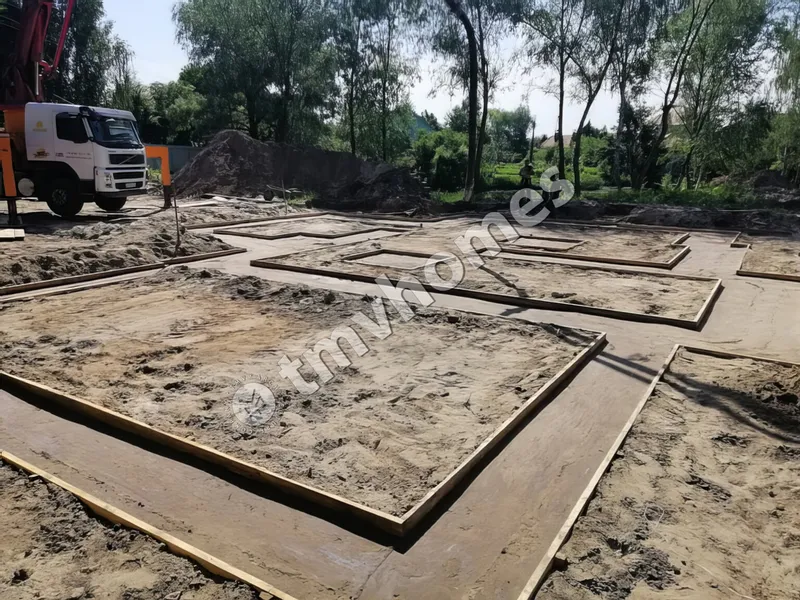

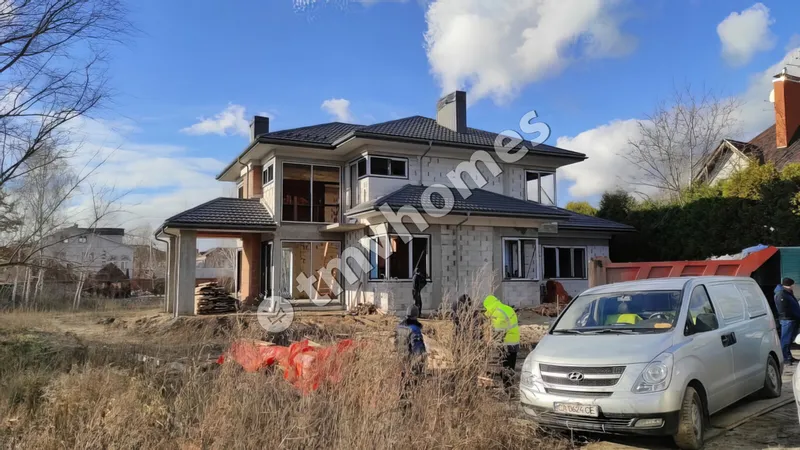

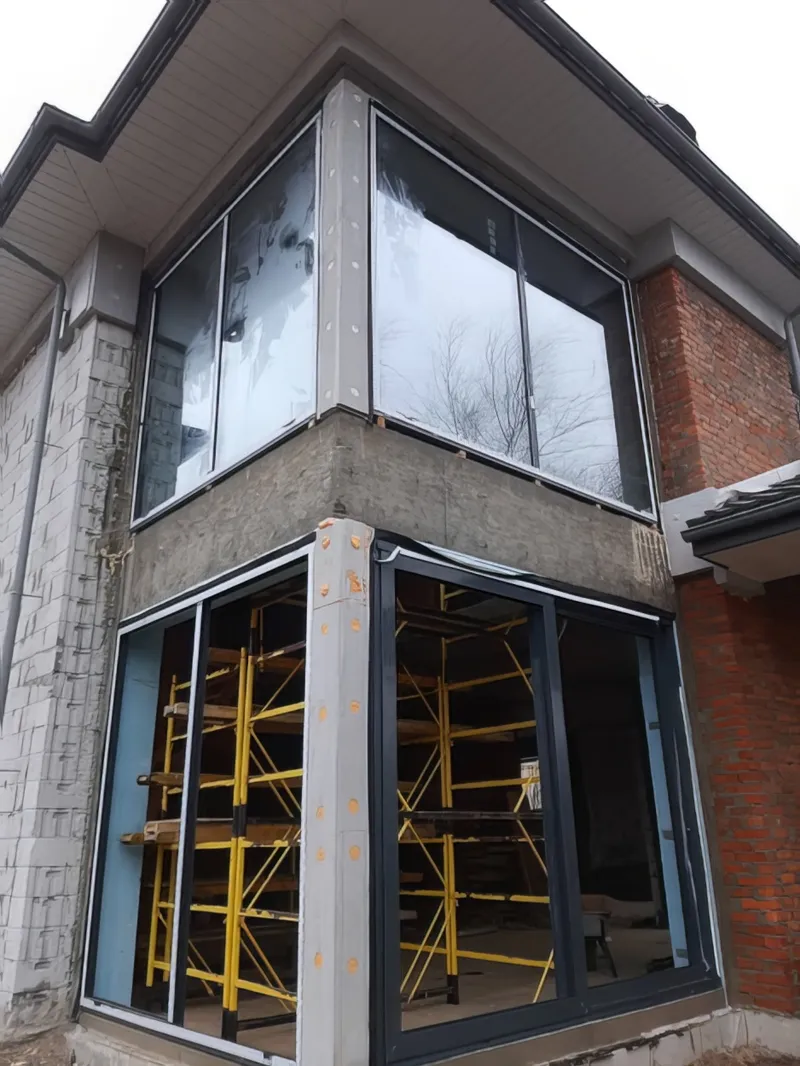

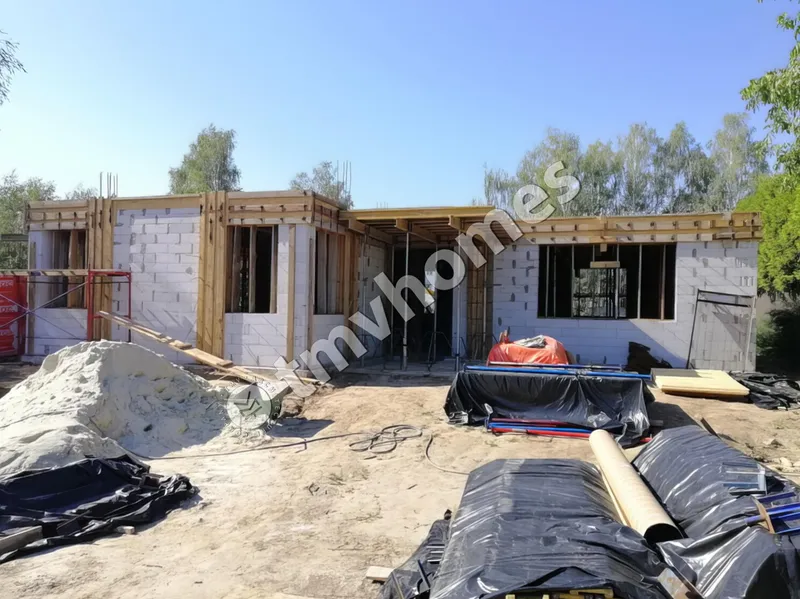

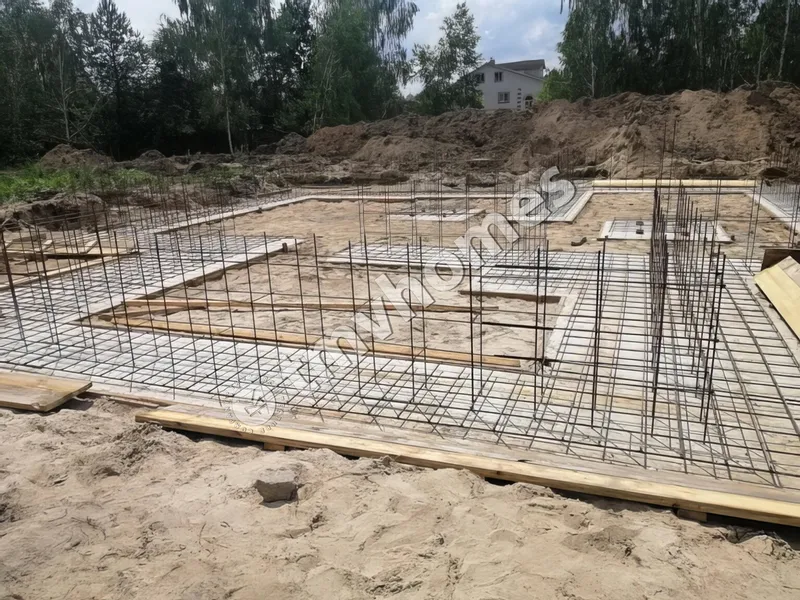

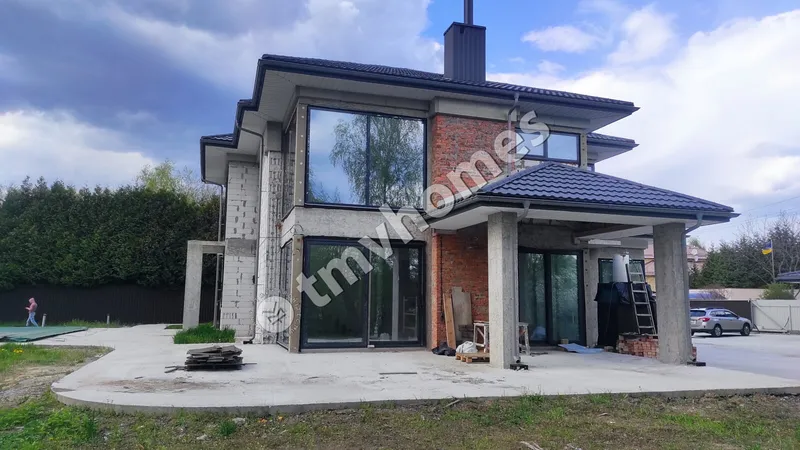

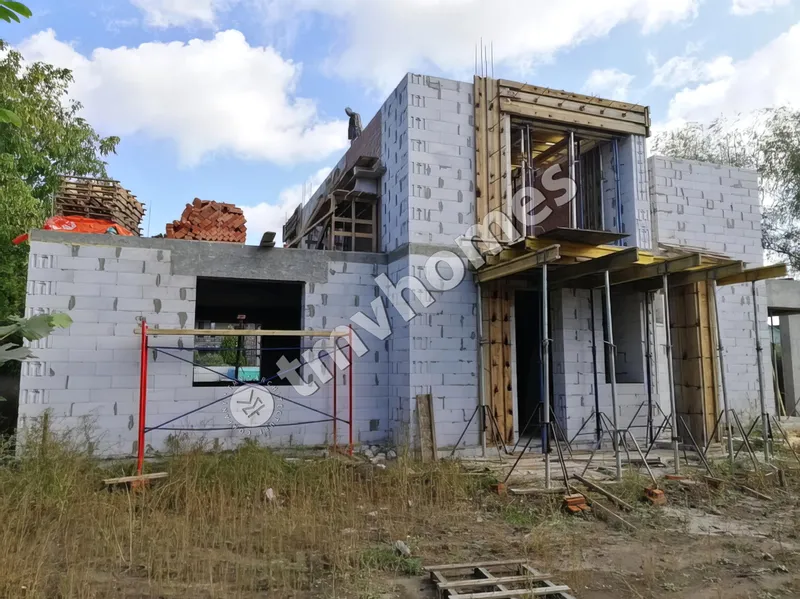

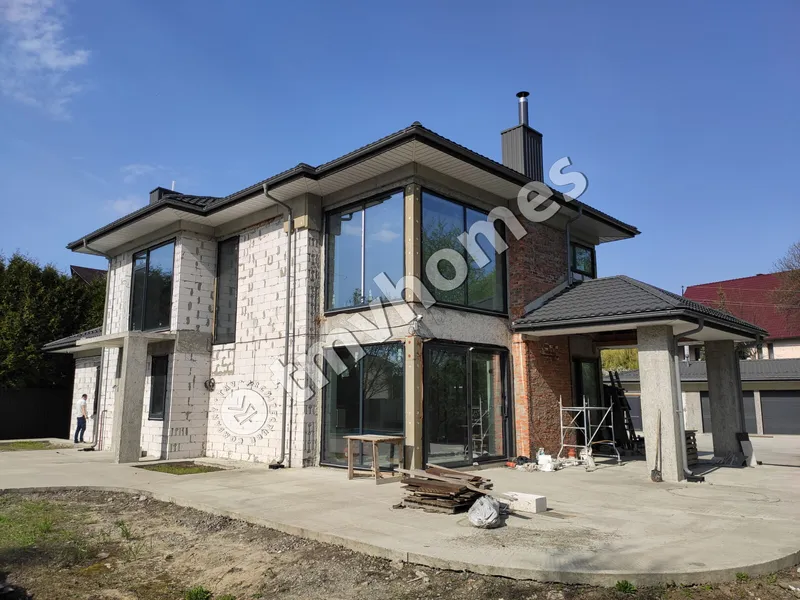

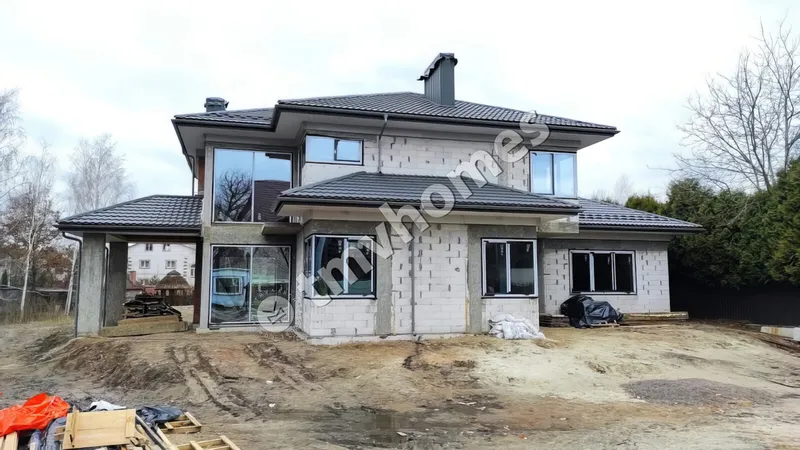

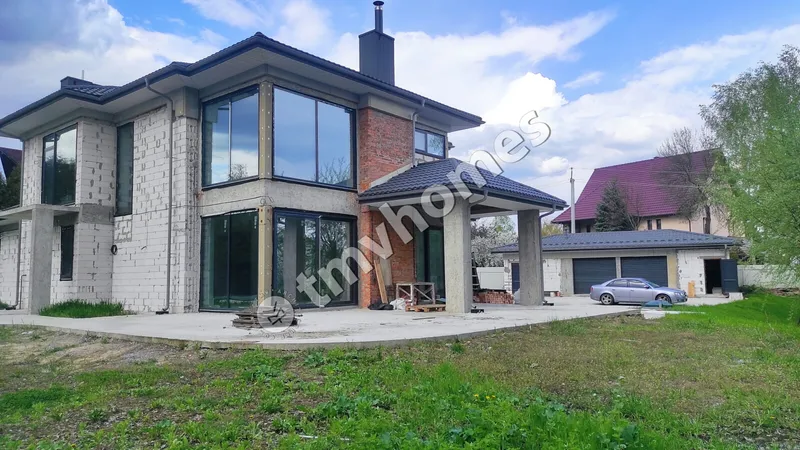

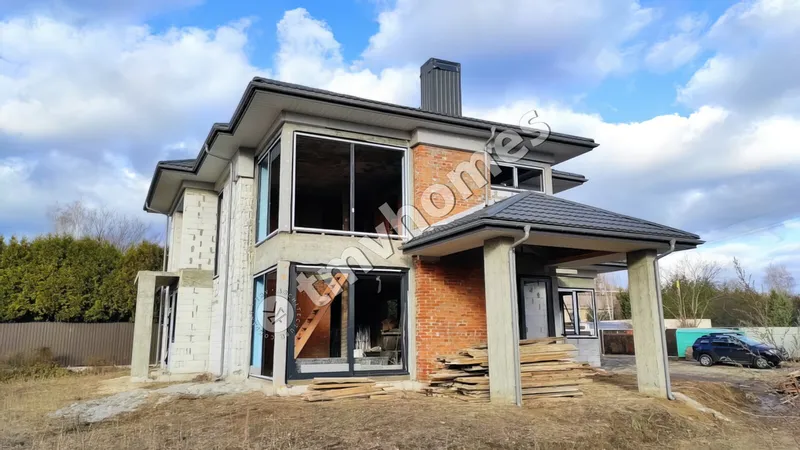

Строительство
домов

TMV 66

276.14 м²

Габариты дома 22.20 x 15.64 м

Стоимость проекта 45 500 грн.

Построить дом от 124 263 USD

TMV 66C

281.26 м²

Габариты дома 22.20 x 15.66 м

Стоимость проекта 45 500 грн.

Построить дом от 126 567 USD

TMV 66A

276.05 м²

Габариты дома 21.12 x 15.86 м

Стоимость проекта 45 500 грн.

Построить дом от 124 223 USD

Cостав типового проекта:

Проектная документация для типовых проектов выдается в двух идентичных экземплярах, в печатном виде или формате PDF. Средний размер одного экземпляра проекта от 50 до 70 страниц, в формате А4–А3.

Архитектурный раздел:

Общие ведомости по проекту
Схема генерального плана
Поэтажные планировки
План крыши
Фасады здания (4 проекции)
Разрезы здания
Спецификация окон и дверных проемов
Экспликация полов
Вентиляционные стояки
Визуализация проекта

Конструктивный раздел:

Общие ведомости по проекту
Схема размещения подошвы фундамента
Схема размещения стен фундамента
Разрезы фундамента
Схема размещения перемычек этажей
Схемы по монолитным колоннам
План расположения перекрытий
Разрезы перекрытий
Схема лестничной клетки
Закладные детали
План стропильной системы
Разрезы стропильной системы
Спецификации (бетон, арматура, дерево, перемычки)

Инженерный раздел:

Система отопления (планы, схема, спецификация оборудования и материалов)
Система водоснабжения и канализации (план, схема, спецификация оборудования и материалов)
Силовые электрические сети:
- сети электроосвещения
- схемы подключения выключателей и светильников
- схема системы заземления и уравнивания потенциалов
Детальное описание и характеристики всех элементов инженерных систем.

Что важно знать о наших проектах:

Стоимость готовых проектов на сайте указана за Архитектурный и Конструктивный разделы.

Инженерный раздел проектов оплачивается дополнительно.

Все проекты разработаны под строительные нормы Украины и доступные в продаже материалы.

Проекты домов можно заказать в оригинальной версии или в зеркальном отображении.

Возможны изменения типового проекта с учетом индивидуальных пожеланий (оплачиваются дополнительно).

Срок подготовки проекта от 10 до 30 рабочих дней, в зависимости от готовности проекта и пожеланий.

Все наши проекты домов могут быть изменены или адаптированы под конкретные условия строительства, учитывая индивидуальные пожелания заказчика.

Адаптация проекта может включать:

Привязка дома к генеральному плану участка.
Адаптация фундаментов к геологическим условиям участка (необходимо предоставить геологию).
Адаптация проекта к климатическим условиям конкретного региона (возможны изменения стен, фундамента, угла наклона кровли).
Адаптация инженерного раздела проекта к условиям участка (канализация, водоснабжение, отопление, электричество).

Внести изменения в проект:

Допустимые и наиболее частые изменения:

Изменение материалов и технологии строительства дома (фундамент, стены, перекрытия, кровля).
Изменение расположения внутренних перегородок, оконных и дверных проемов.
Незначительное изменение внешних размеров дома.
Изменение угла наклона кровли.
Допроектирование подвала.
Изменение отделочных материалов внутри и снаружи дома.

При сохранении стилистики и концепции проекта, допустимо:

Изменения в наружных оконных и дверных проемах.
Изменения в размерах окон и дверей.
Проектирование дополнительного входа в дом или гараж.
Изменение количества и размеров мансардных окон.
Изменения во внешних элементах дома: гараж, балкон, терраса, эркер, зимний сад, веранда
